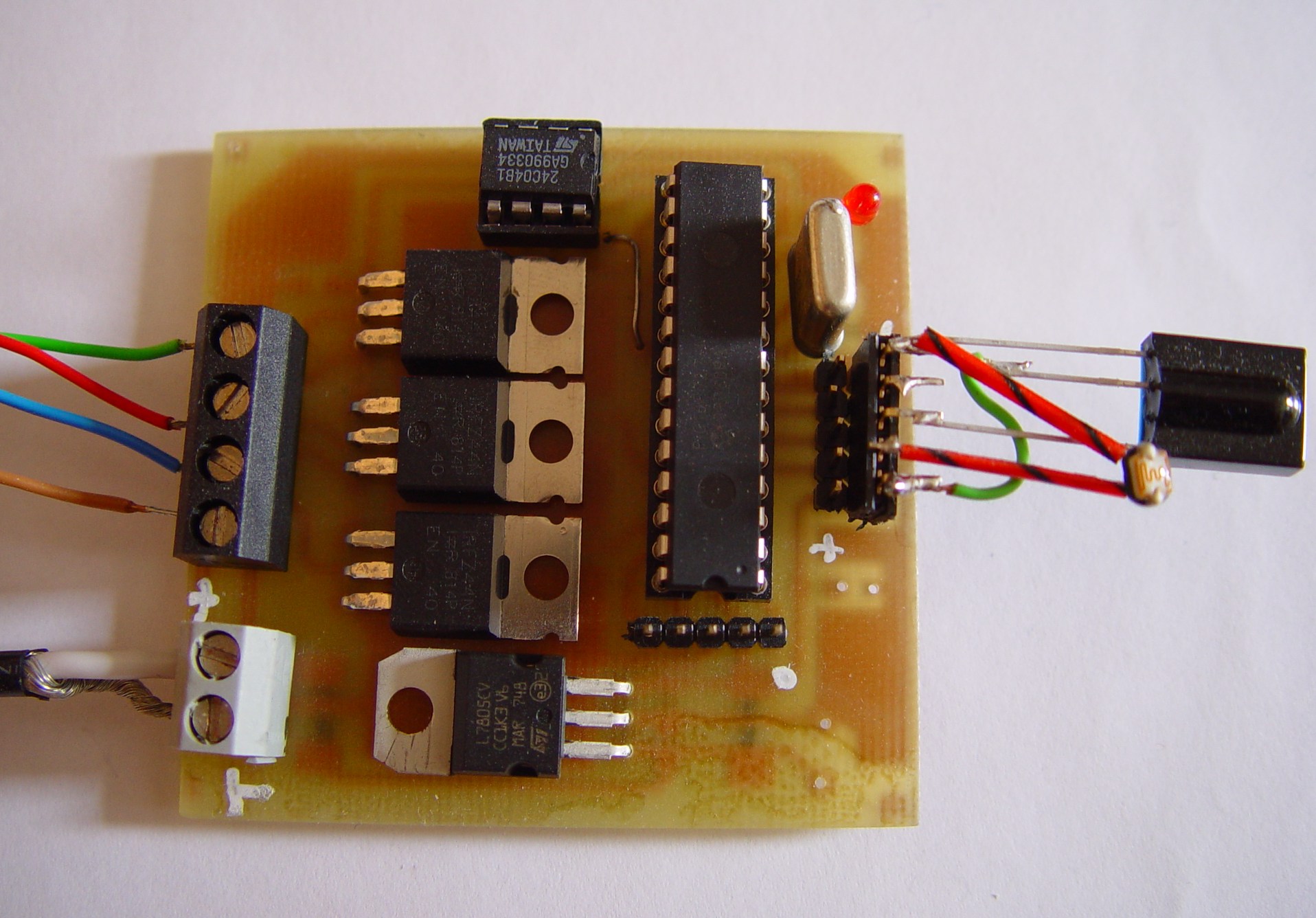

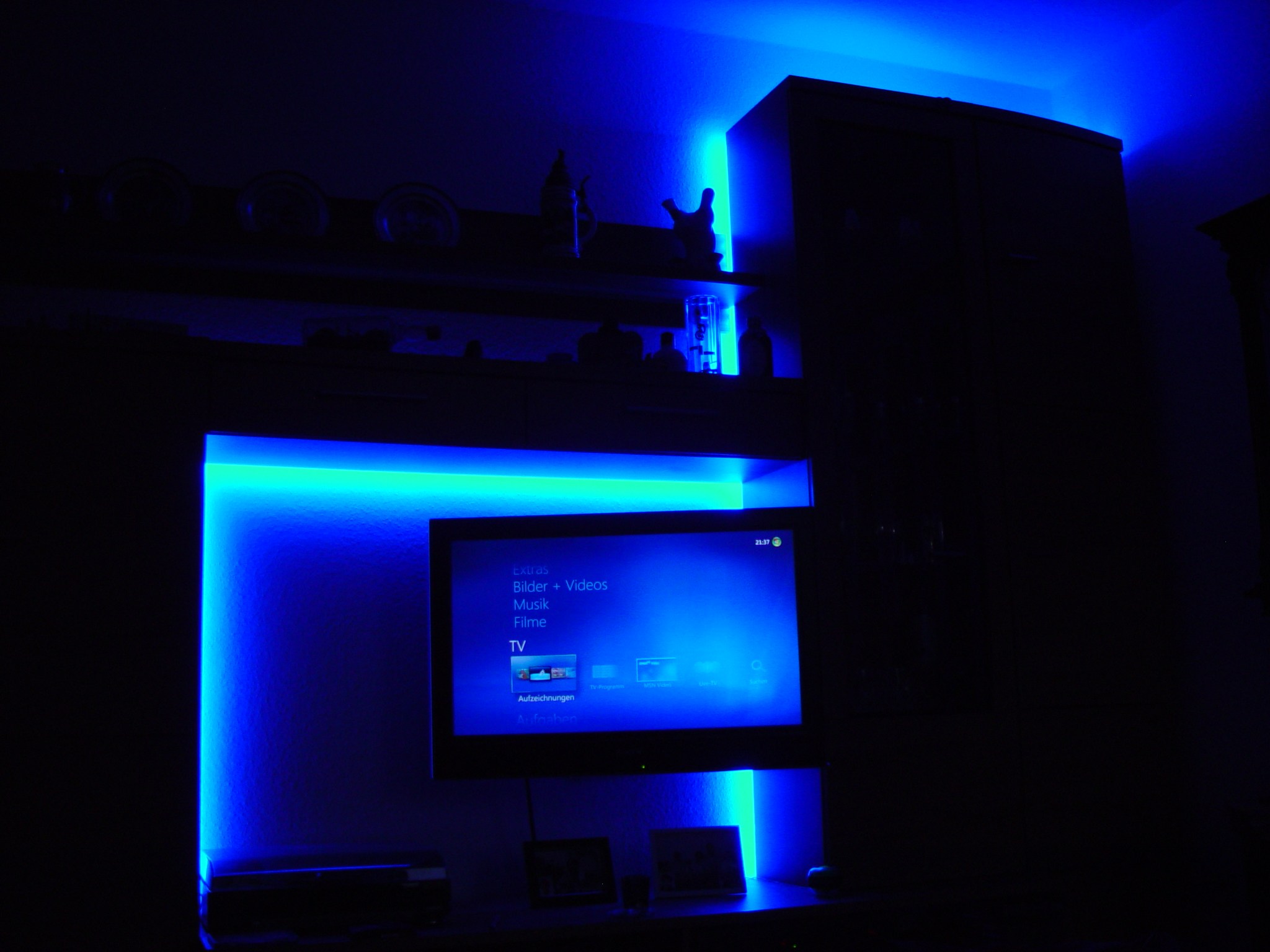

Für eine Hintergrundbeleuchtung meiner Wohnwand mit RGB LED habe ich 5 Meter LEDleisten sowie ein entsprechendes Steuergerät gekauft. Über das Steuergerät ließen sich verschiedene Programm einstellen, ich wollte aber einen Wechsel der Farben ohne dass der Betrachter es bewusst wahrnimmt. Das ließ sich über die gekaufte Steuerung nicht einstellen Es handelt sich nicht um ein Ambi-Light welches dem Inhalt des TV folgt Vorgaben: - sehr langsame Farbwechsel - Hardware PWM - steuerbar über Infrarot Fernbedienung - Lichtsensor für automatisches Einschalten ab bestimmter Helligkeitsstufe - dauerhafte Speicherung aller Parameter Aufbau: - PIC 16F737 mit 3 Hardware PWM, leider ohne eigenen EEprom - Fotowiderstand zur Bestimmung der Umgebungshelligkeit - Infrarotsensor für Fernbedienung TSOP 1738 - EEprom 24C04 über I2C - Ausgänge geschaltet über MOSFET BUZ71 - Netzteil 12V 3 A (Laptopnetzteil) - LED Leisten 12V 5Meter 150 LED Software: - RC5 Routinen von http://www.sprut.de (Achtung, Fernbedienungen mit RC5 Code sind nicht mehr sehr verbreitet, wenn Geräte bekannt sind aber über Universalvernbedienung einstellbar) - PWM in 64 Stufen über interne Tabelle Einstellungen über Fernbdienung: - Anlernen der Grupppenadresse: Eingang "Prog" auf Masse, einen beliebigen Fernbedienungscode senden, Adresse wird gespeichert - Tasten: 0 sehr langsames fading (durchlauf aller Farben ca. 15 Minuten) 1 blau 2 gruen 3 rot 4 rot + gruen 5 rot + blau 6 blau + gruen 7 weiss (rot + blau + gruen) 8 etwas schnelleres fading 9 sehr schnelles fading "leiser" Helligkeit verringern "lauter" Helligkeit erhöhen "stop" Durchlauf bleibt so stehen "play" Durchlauf läuft weiter "kanal +" nächster Mode 0-9 "kanal -" vorheriger Mode 0-9 "links spulen" einschalten bei höherem Umgebungslicht "rechts spulen" einschalten bei niedrigerem Umgebungslicht Layout Dateien: layout.zip Sourcecode/HEX File: asm_hex.zip |
|
