Temperaturregelung Thermo3 |
|||||
|
|
|
|
|||
|

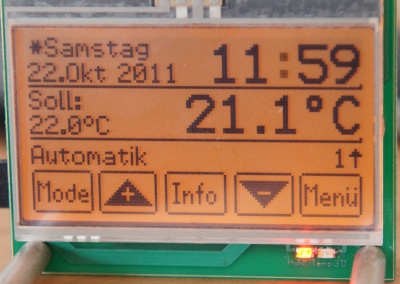

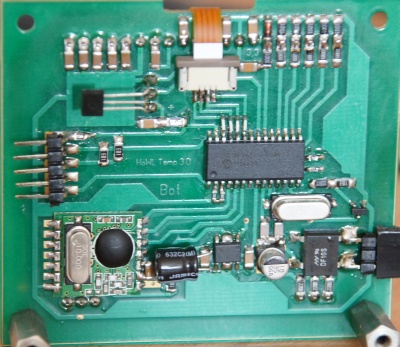

Auf der Suche nach einer Einzelraumregelung für meine Fußbodenheizung konnte mich kein fertiges Produkt überzeugen. (Auf die Einstellung der Vorlauftemperatur habe ich im Mietshaus keinen Einfluß, deshalb Einzelraumregelung) Anhand meiner persönlichen Wunschliste entstand dieser Eigenbau: PIC 18F2620 im SOIC Gehäuse: kleine Bauform, leistungsfähig, Programmierung in C (C18) Temperaturfühler: Präzisionsfühler TSIC 603 Anzeige: DOG-L Grafik 128x64 Zeichen, Hintergrund beleuchtet Bedienung über Touchscreen Ausgabe über Funksignale: RFM12 sendet auf 433MHz die Signale für Unterputz-Funksteckdosen zur Steuerung der Fußbodenheizung Auf Anforderung werden Statusdaten gesendet (Soll- und Isttemperatur, Status der Heizung) Stromversorgung: Steckernetzteil Gehäuse: noch in Überlegung Anforderungen: - ständige Anzeige von Wochentag, Datum und Uhrzeit - 8 Schaltzeiten pro Tag von Montag-Freitag - 8 Schaltzeiten pro Tag Wochenende, Wochenende "beginnt" ab Freitag 13:00 Uhr - Modus ausgeschaltet - Modus Hand für manuelle Einstellungen - Modus Auto für hinterlegte Temperaturen und Schaltzeiten - Modus Auto/Hand für manuelle Änderung bis zum nächsten Schaltpunkt - Modus Urlaub alle Tage Wochenendprogramm - Modus Urlaub/Hand für manuelle Änderung bis zum nächsten Schaltpunkt - Abwesenheitsmodus: Temperatur auf Default für x Tage, danach Auto Modus - automatische Wochentagsberechnung - Anzeige Wochentag, Modus/Status, Datum, Uhrzeit, Ist-/ Solltemperatur - feste Feiertage hinterlegt (1.1., 1.5. usw) - Berechnung aller beweglicher Feiertage - Feiertage werden im Wochenendmodus ausgeführt - automatische Sommer/Winterzeitumschaltung - einstellbare Hysterese ab 0,2 Grad (default 0,7) - alle Temperaturen einstellbar in 0,1 Grad Schritten - einstellbare Temperaturkorrektur +/- 9,9 Grad - Lüftungserkennung - alle Werte können per Touchtasten geändert und gespeichert werden - Ausfallsichere Speicherung aller Parameter - Speicherung der Uhrzeit jeweils zur Viertelstunde (Stromausfall) - Datenlogger: Temperaturwerte der letzten 24 Stunden als Diagramm abrufbar (viertelstündliche Speicherung) - zusätzliche Möglichkeit Statistikdaten abzurufen - einstellbare Defaulttemperatur für Abwesenheit - Hintergrundbeleuchtung dimmbar - Taktung der Heizung anhand der Differenz zur Solltemperatur innerhalb der Hysterese beim Aufheizen |
|||||
|
Seit Beginn der Heizperiode 10/2010 läuft das Gerät im Echtbetrieb. Kleinere Fehler wurden noch behoben. Keine kalten Füße bisher .... | |||||
