Steckdose mit ESP8266
|

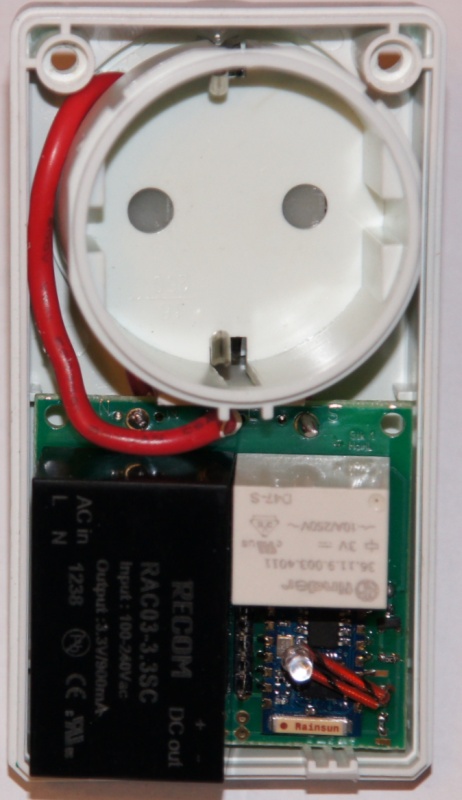

Steckdose
|

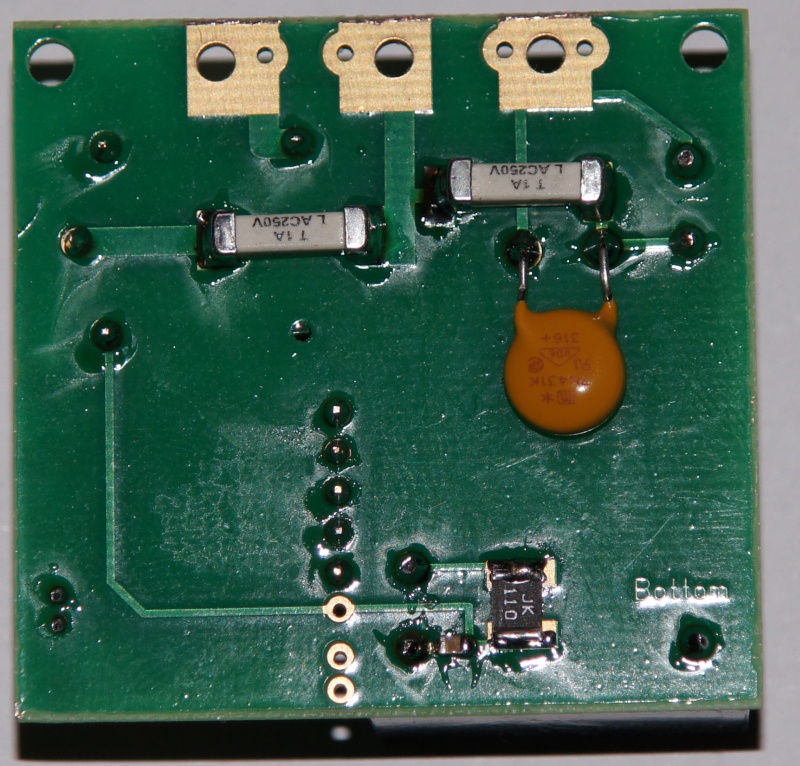

Platine Bottom
|
Für die Einbindung von Beleuchtungen / Geräten in meine Hausautomation openHAB habe ich nach günstigen Gehäusen gesucht.
Letztendlich wurde eine Platine für vorhandene Funksteckdose entwickelt.
Eckdaten:
- passend für Steckdosengehäuse
- galvanisch getrenntes Netzteil Recom 3,3V / 900mA
- Relais (3,3V) 230VAC / 10 Ampere
- Sicherungen getrennt für Netzteil 1A träge und Last 6,3 A träge
- ESP8266-03
Betrieb:

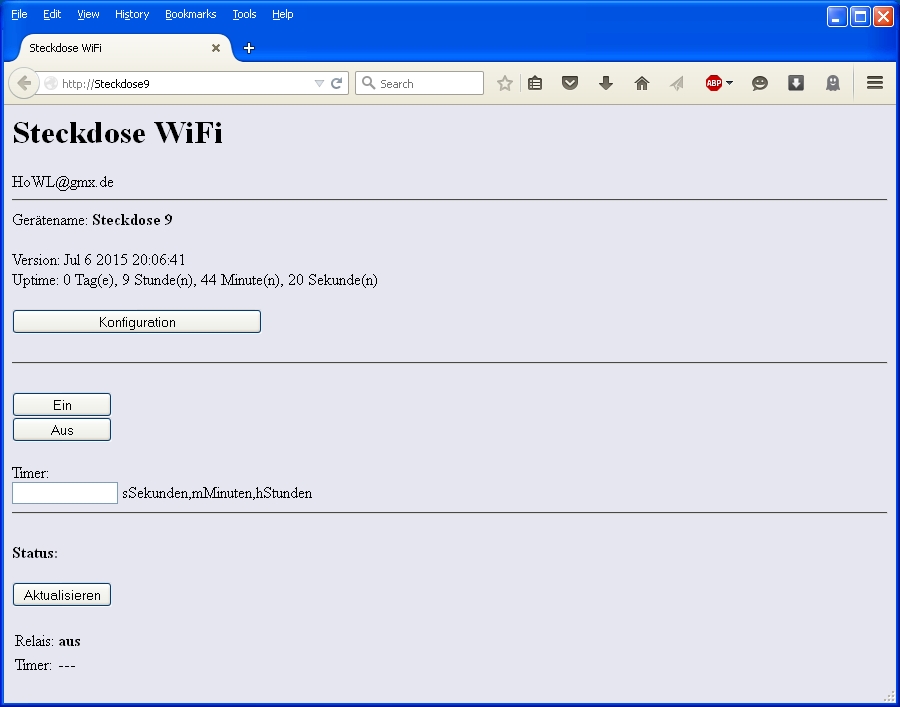

Das Modul verfügt über eine komfortable Weboberfläche, alle Einstellungen lassen sich darüber konfigurieren.
Die Steuerung der Steckdosen kann per WLan oder auch mit einem Taster erfolgen.
Folgende Befehle stehen über die Weboberfläche bzw. per HTTP GET/POST Anfrage zur Verfügung
- ein / auschalten
- Timer setzen (Ein-/Ausschaltverzögerung)
- Status abfragen
- Startverhalten, LED Helligkeit,Watchdog
- Update per WLan
- neu: Steuerung per MQTT
Leiterplattenlayout
Format Sprintlayout, kostenloses Viewer bei ABACOM erhältlich)
BIN Files sowie Sourcecode auf Anfrage erhältlich.
|
|
