DCC Decoder WDec03i für 4 Servos |
|
|
|
Für die Ansteuerung von Servos habe ich den WDec03 entwickelt und

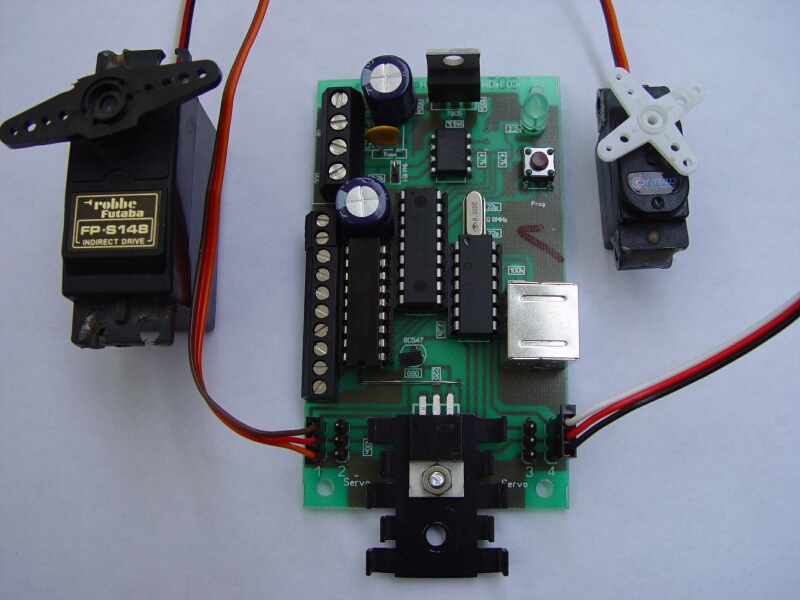

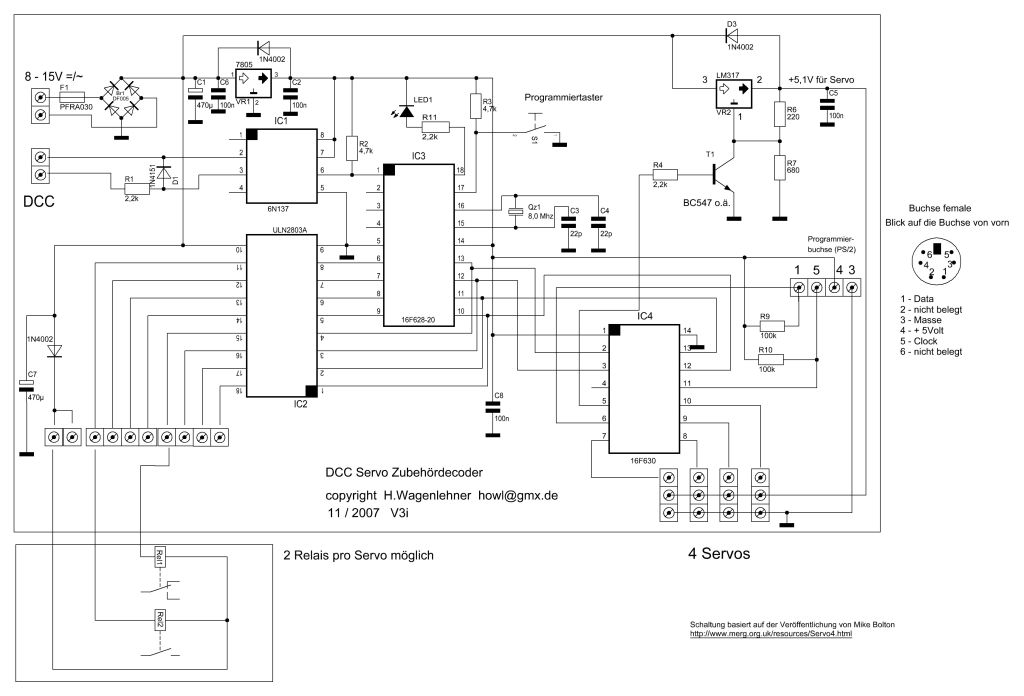

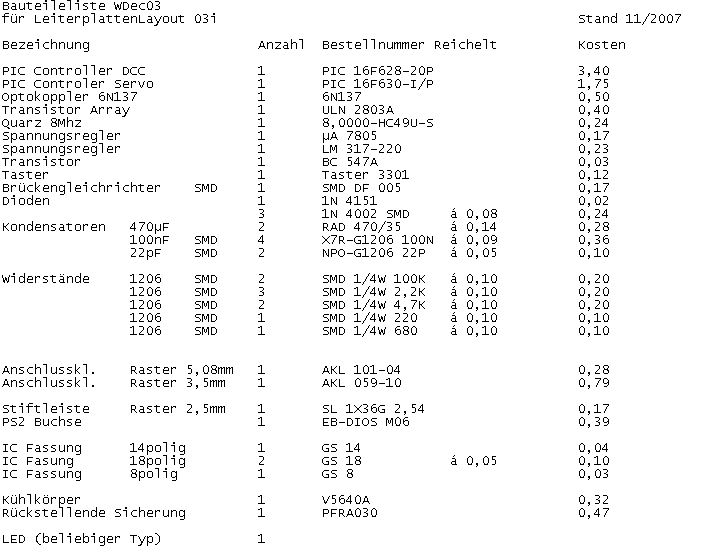

gebaut. Die Idee und Vorlagen zu dem Projekt stammen von MERG Auf der Platine wurde der DCC Decoder Accessory Decoder (acc4.asm) und Servo4 zusammengefasst. Für das Layout von Schaltung und Platine wurde der Assemblercode angepasst. Einige Änderungen wurden eingebaut (Programmiertaster, intelligente Zu- /Abschaltung der Servos, Tastaturinterface). » Schaltung » Leiterplattenlayout Version i (Format Sprintlayout, kostenloses Viewer/Druckprogramm hier) Leiterplattenlayout ältere Version g » Anschlussplan (speichern: rechte Maustaste, speichern als) HEX File PIC 16F628 (DCC Decoder) HEX File PIC 16F630 (Servo) HexFiles, programmierte PIC's, einzelne Leiterplatten und bestückte Module auf Anfrage. Grundsätzlich handelt es sich um ein Selbstbauprojekt. Für die Schaltung wird ein programmierter PIC benötigt. HEX Files sind grundsätzlich kostenlos und werden per Anfrage sofort versendet. Materialpreis Bauelemente bei Reichelt Elektronik ca. 11 Euro Merkmale - DCC kompatibler Decoder - Ansteuerung von 4 Servos über 4 DCC Adressen (4er Gruppe) - Adresse über CV am Programmiergleis oder per Programmiertaster einstellbar - Programmiertaster: 1.Zubehöradresse nach dem Drücken wird übernommen und dauerhaft gespeichert - intelligente Ansteuerung der Servos (Einschaltverzögerung, Abschaltung nach Erreichen der Endposition) - Ausgänge für 8 Relais zur Herzstückpolarisierung (2 monostabile Relais pro Servo) - Relais schalten jetzt mit zeitlichem Abstand von ca. 1 Sekunde um - letzte Position des Servos nach ausschalten wird gespeichert Servoparameter im PIC voreingestellt: - Stellweg ca. 8mm - langsamste Geschwindigkeit (langsames Umlegen der Weichenzungen) Servoeinbau - Kunststoffhülsen (Reichelt 8mm) mit Stabilit Express am Servo festkleben - Klebeflächen vorher anrauhen - Federdraht 0,5 -0,8 entsprechend biegen und ggf. mit Stabilit Express ankleben Herzstückpolarisierung Über 8 Ausgänge (je 2 pro Servo) können Relais zur Polarisierung angeschlossen werden. Achtung: In der Version i sind die Ausgänge 1-4 in der Zugehörigkeit zum Servo vertauscht ! Die Relais schalten ohne Zeitverzögerung um sobald der Schaltbefehl erkannt wird. getestete Servos: Conrad ES-05 Conrad S-3111 Hitec HS-311 Einstellung der Servoparameter: (linker Anschlag, rechter Anschlag, Geschwindigkeit) Einstellung über PS/2 Tastatur, PS/2 Buchse auf Platine, kein extra Adapter / Zusatzhardware notwendig ! (ab Version 03e) Tastaturbelegung:

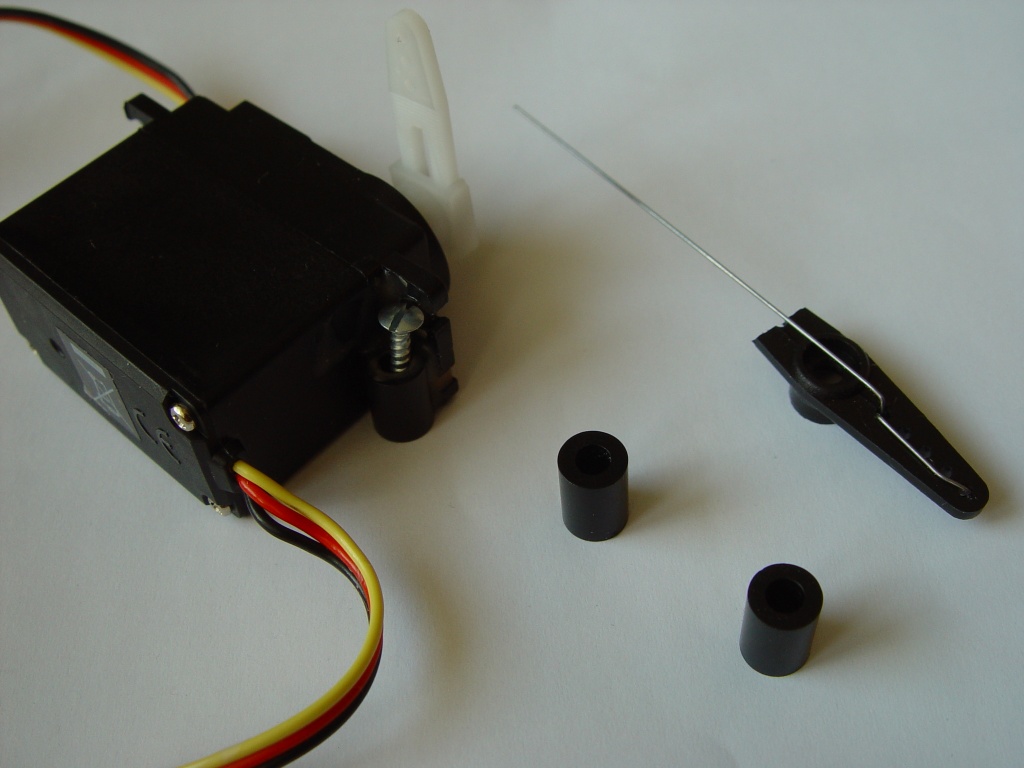

Die Tastatur sollte nur so lange wie nötig angeschlossen werden. Durch den höheren Stromverbrauch erwärmt sich der Spannungsregler 5V merklich. Es lassen sich keine Positionsparameter über die Programmierung des Decoders (CV's) einstellen ! Anwendungsbeispiele: WeichenantriebHier erwähnte Marken- und Produktnamen dienen nur der Identifikation und sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Rechteinhaber. |
