Galvanisch getrennte Rückmeldungen
Über Optokoppler getrennte Rückmeldung der Weichenstellung zur Anzeige mittels LED bzw. zur Weiterverarbeitung z.B. über S88- oder RS-Bus.
Das Signal wird
invertiert entsprechend der Relaisschaltung (Ansteuerung) ausgegeben. Je nach extrener Beschaltung kann der integrierte PullUp-Widerstand entfallen.
Das Widerstandsnetzwerk für die Vorwiderstände der Optokoppler ist steckbar und kann bei anderen Spannungswerten für die Relais entsprechend dimensioniert werden (siehe Spannungsregler).
Separater Spannungsregler
Der separate Spannungsregler ermöglicht den Einsatz von Relais mit anderen Spannungswerten (z.B. 5V oder 24V).
Durch das Setzen des Jumper JP2 auf 1-2 (oder feste Brücke) kann der Spannungsregler sowie die beiden zugehörigen 100nF Kondensatoren entfallen. In diesem Fall
erfolgt die Spannungsversorgung der Relais wie bei Holgi's Original.
Bei Jumperstellung 2-3 erfolgt die Spannungsversorgung der Relais über den Spannungsregler.
Ohne Jumper bei JP2 kann über die Klemmen + und - (Masse) eine externe Spannung
zur Spannungsversorgung der Relais eingespeist werden.
Achtung! Die externe und interne Masse sind galvanisch verbunden! Datenblatt des eingesetzten ULN bzgl. der zulässigen Spannungen beachten!
ICSP-Schnittstelle
Die integrierte ICSP-Schnittstelle zum Programmieren (Brennen) des Mikroprozessors innerhalb der Schaltung habe ich ursprünglich für mich als Beta-Tester
(und teilweisen Mitentwickler) implementiert. Im veröffentlichten Layout sind alle ICSP-Bauelemente gebrückt, die ICSP-Stiftleiste sowie die Brücke zur
ICSP-Stiftleiste kann entfallen. R9 (20k) ist mit 2,2k zu bestücken.
Beim Einsatz von ICSP müssen die Leiterbahnbrücken
für die Widerstände R15, R16 (1,2k) sowie der DiodenD6 (1N4148) und D8 (BAT41) durchtrennt
und die Brücke zur ICSP-Stiftleiste gesetzt werden. Für R9 gilt dann 20k.
ACK-Impuls
Ich habe mich bei meiner Variante auf die Version WDec04b1 mit ACK-Impuls beschränkt. Der ACK-Impuls wird von verschiedenen Zentralen
(z.B. Lenz Compact) für die CV-Programmierung benötigt. Falls der ACK-Impuls nicht benötigt wird, können die Bauelemente dafür komplett entfallen.
Features des WDec04b1
(analog Holgi's Original)
Ansteuerung von 4 Servos wahlweise über
- analoge Ansteuerung, galvanisch über Optokoppler getrennt:
8 Taster oder
4 Taster (toggeln) oder
4 Kippschalter (1 Schließer oder 1 Wechsler)
- DCC Signal
- automatische Umschaltung der Betriebsart DCC /analog
- 8 Ausgänge für Relais (Relais schalten in beiden Richtungen erst bei Erreichen der Endposition)
und / oder Anschluß von Rückmeldebausteinen möglich
- 4 Ausgänge für Rückmeldemodule
- 4 Ausgänge für Servos
- PS/2 Anschluß für einfache Programmierung mit PS/2 Tastatur
- extra Spannungsversorgung der Relais / Servos möglich
- Schnellprogrammierung der Adresse per Taster
- CV Programmierung (POM - Programmierung im eingebautem Zustand - ungetestet)
- Einsatz als Schrankendekoder (4 Schranken, Blinklicht/Ampel, Stoppspule Carsystem)
- Ausgabe eines ACK Impulses bei CV Programmierung möglich
Info:
Ausgabe des ACK-Impulse mit der aktuellen Software-Version (Stand 10.03.2010, interne Version 623) nicht verifiziert!
Beschreibung (Stand 9.3.2010) : WDec04b1f.pdf
Achtung !
Der 18F4420 ist z.Zt. schwer erhältlich.
Alternativen: 18F4520, 18F4423 oder 18F4523
| WDec04b1f |

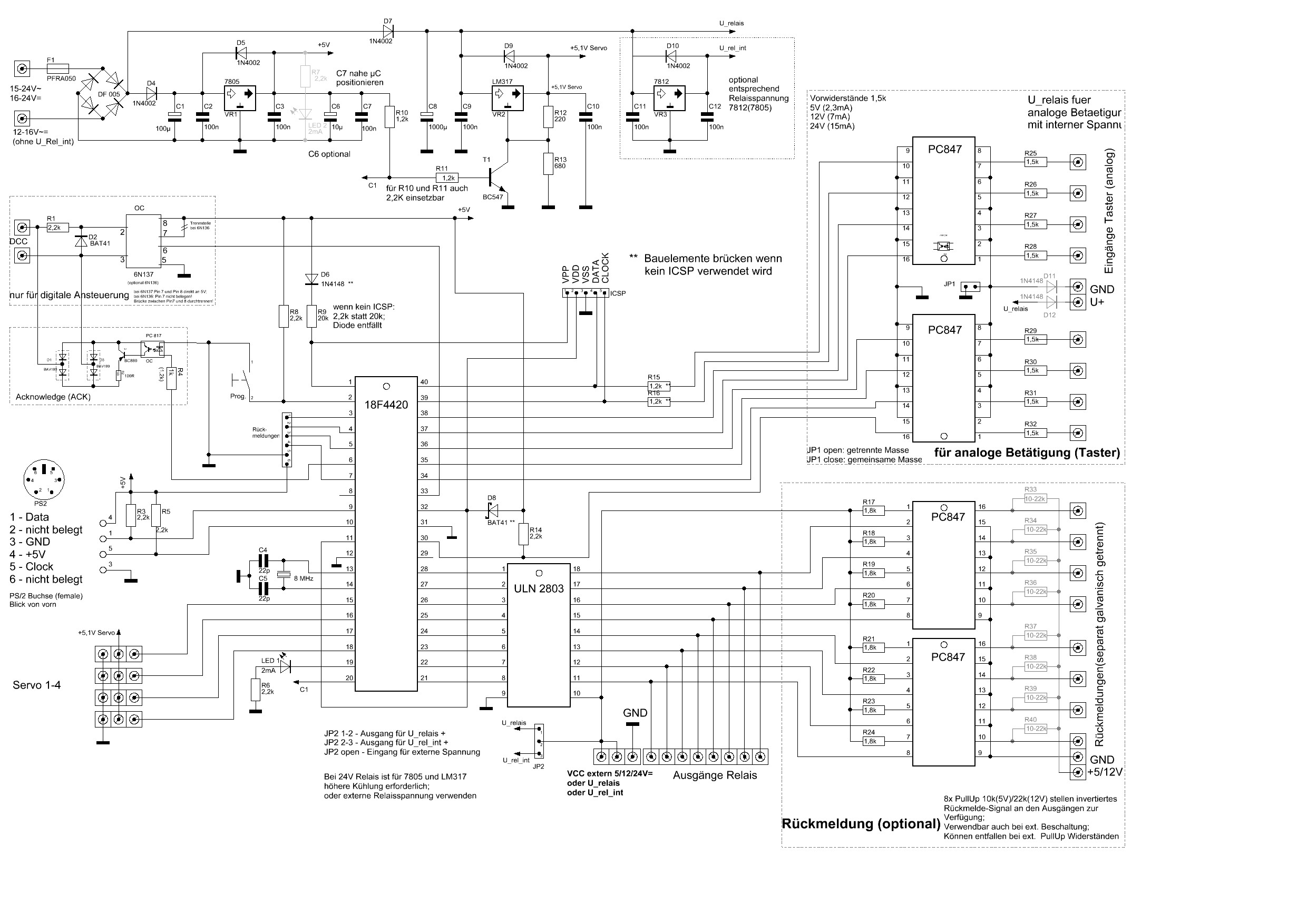

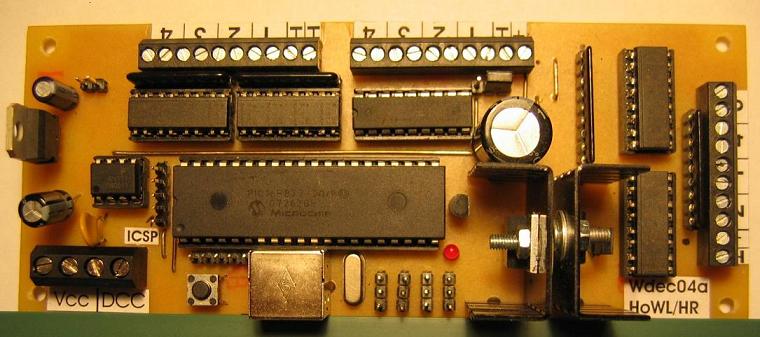

Schaltung (zwecks Unterscheidung WDec04b1f.jpg)
Leiterplattenlayout
Format Sprintlayout, kostenloses Viewer/Druckprogramm hier)
Bauteilliste (PDF-Format)
(Mehrkosten gegenüber Original EUR3,- bei Vollbestückung)
|
Weitere Dateien:
Layout, Ansicht Leiterseite, Format PDF
Bestückung Bestückungsseite
Bestückung Leiterseite
Weichenpolarisierung
Relaisplatinen bei www.digitalzentrale.de erhältlich (Artikel Nr. 299032)
Polarisation mit Alternativ-Relais:
Polarisationsbaustein DIL-Relais RY12W-K und bistabiles Relais RALD12W-K
Polarisationsbaustein mit 2 Stück Mono Relais (1xWechsler) G5V
Anschlussplan Beschaltung des Decoders zur Weichenansteuerung
Aufbau / Inbetriebnahme
Grundsätzlich handelt es sich um ein Selbstbauprojekt.
Für die Schaltung wird ein programmierter PIC benötigt.
Die HEX Files für den PIC sind kostenlos und werden per Anfrage verfügbar gemacht.
Anwendungen:
Bahnuebergang.MPG
Weichenantrieb
Signalantrieb
(Flash, 1MB)
Weichenantrieb
"oberirdisch"
Industriell gefertigte Leiterplatten stehen für die hier beschriebene Schaltungen auf Anfrage zur Verfügung.
Kontakt über das TT-Board : Kontakt oder über Holgi.
