WDec04a kombinierter DCC Servodecoder + analoge Ansteuerung



WDec04a

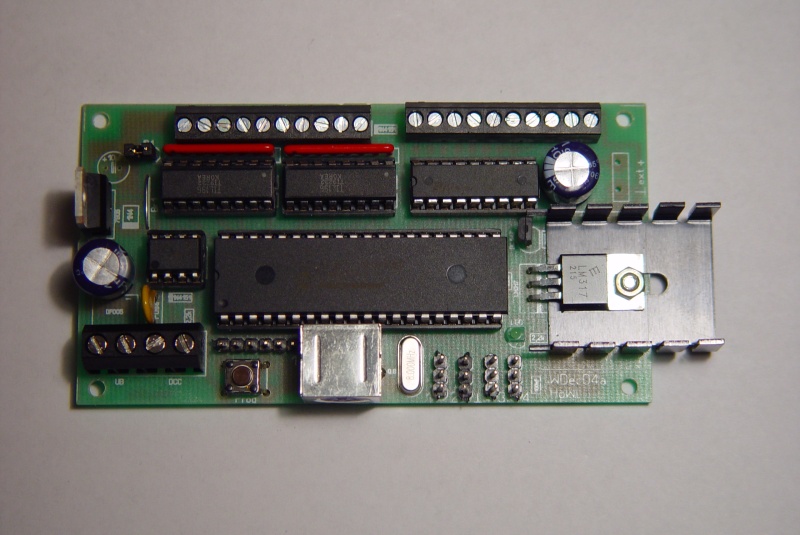

WDec04a digital und analog bestückt

Ansteuerung von 4 Servos wahlweise über
- analoge Ansteuerung über 8 oder 4 Taster (toggeln), galvanisch über Optokoppler getrennt
- DCC Signal
- automatische Umschaltung der Betriebsart DCC /analog

- 8x oder 4x Taster für analogen Betrieb
- 1x DCC Signal
- 8 Ausgänge für Relais (Relais schalten in beiden Richtungen erst bei Erreichen der Endposition)
   und / oder Anschluß von Rückmeldebausteinen möglich
- 4 Ausgänge für Rückmeldemodule
- 4 Ausgänge für Servos
- PS/2 Anschluß für einfache Programmierung mit PS/2 Tastatur
- extra Spannungsversorgung der Relais / Servos möglich
- Schnellprogrammierung der Adresse per Taster
- CV Programmierung (POM - Programmierung im eingebautem Zustand)


Beschreibung (Stand 9.1.2009) : WDec04a.pdf

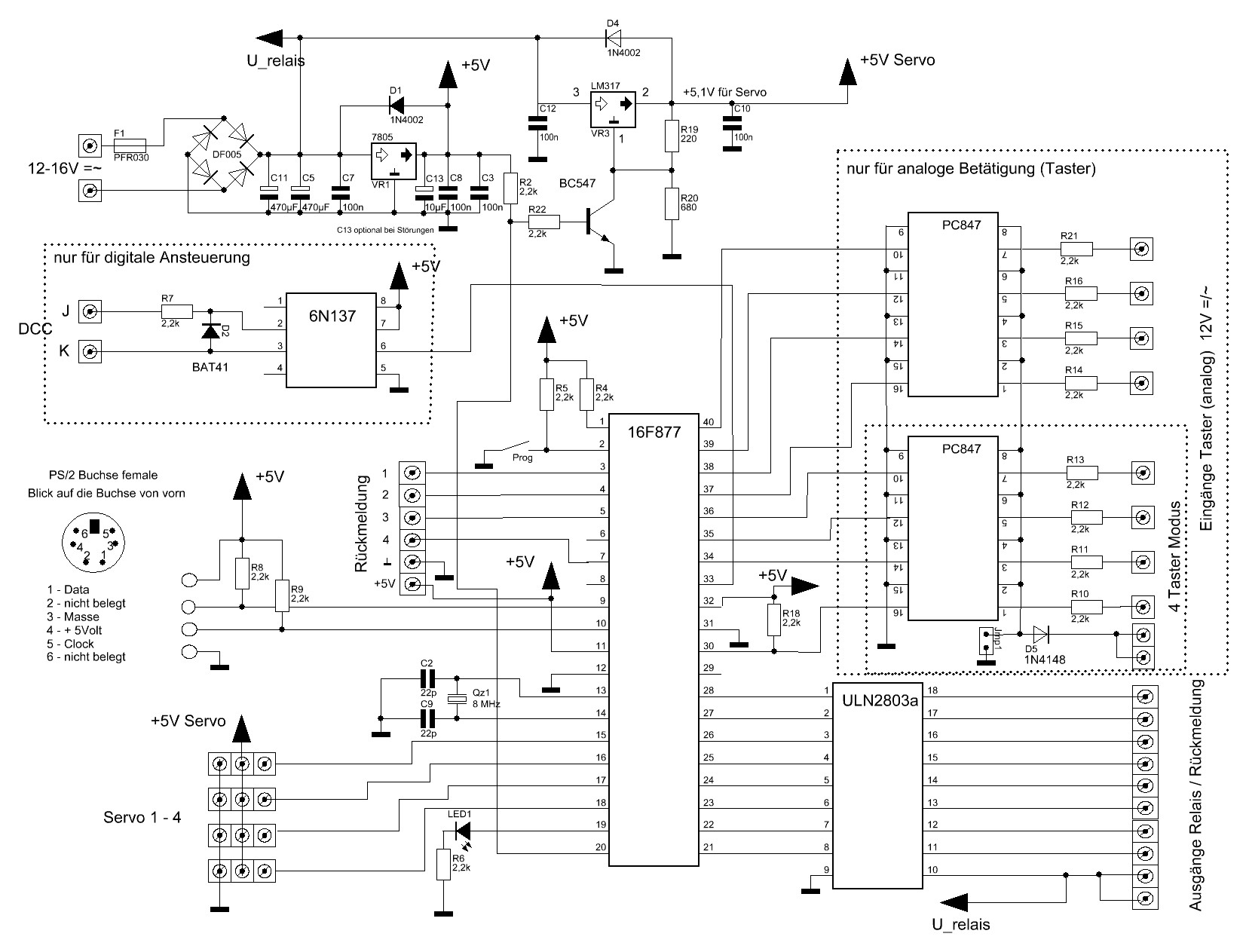

Schaltung (aktualisiert am 19.03.09)
Leiterplattenlayout (aktualisiert am 19.03.09 Format Sprintlayout, kostenloses Viewer/Druckprogramm hier)

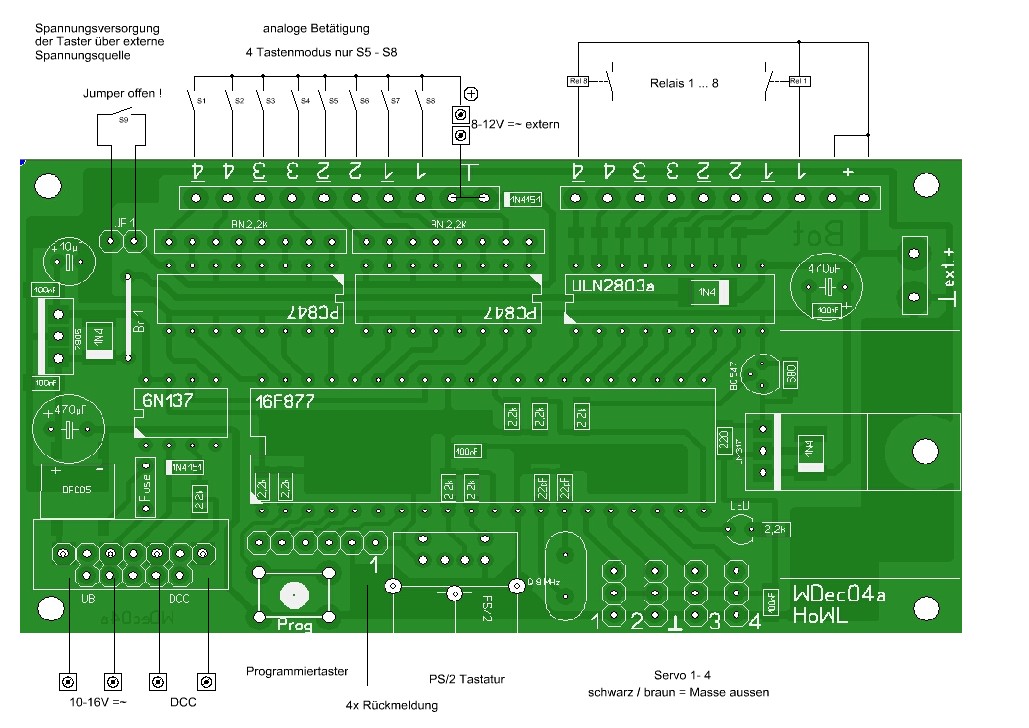

Anschlussplan1 Versorgung der analogen Taster mit externer Spannungsquelle (aktualisiert am 23.04.09)

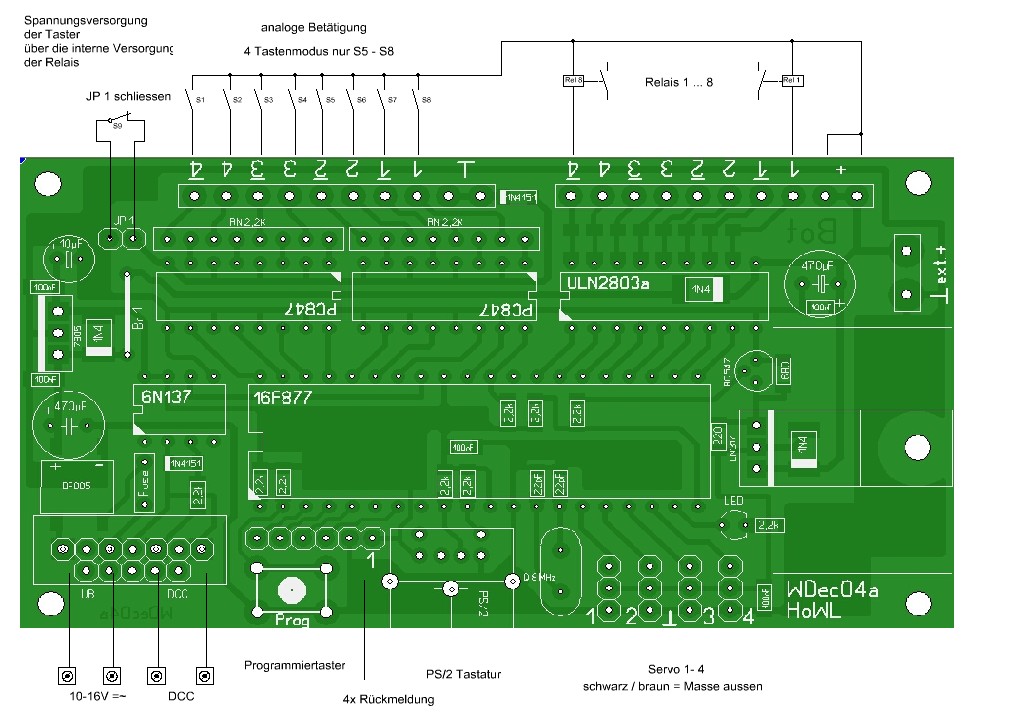

Anschlussplan2 Versorgung der analogen Taster mit interner Spannungquelle (aktualisiert am 23.04.09)

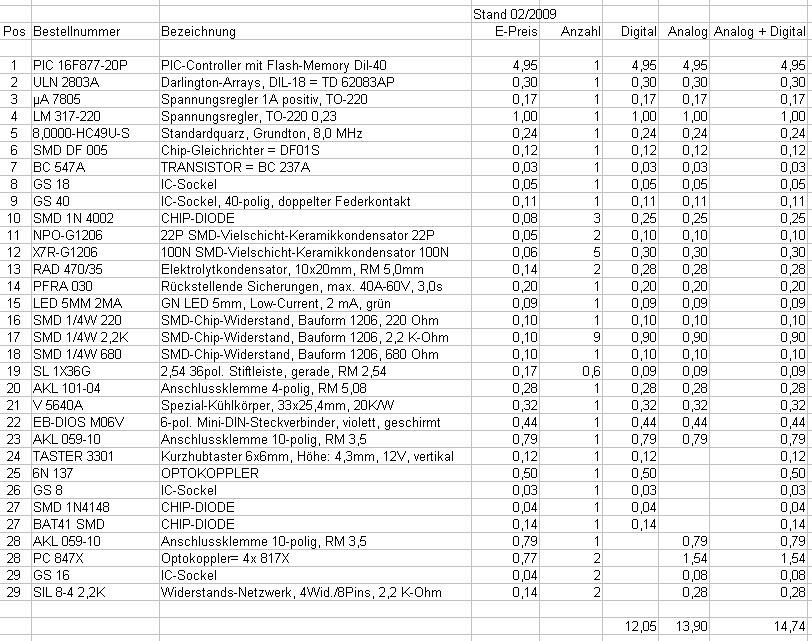

Bauteilliste (Stand 03/2009) (als CSV ) (Änderung / Irrtum vorbehalten)


Aufbau / Inbetriebnahme
Achtung: Änderung in der Schaltung.
1) Diode D2 am Optokoppler ist jetzt eine BAT41
  (geändert von 1N4148 nach Problemen mit einer speziellen Eigenbauzentrale / -Booster)
2) Der Kondensator in der Nähe des LM317 sollte gegen einen 1000µF / 35 Volt getauscht werden.
3) Betriebsspannung empfohlen 12 - 16 Volt Gleich- oder Wechselspannung


Variante von flicflac  12V-Spannungsregler zur Versorgung der Relais, galvanisch getrennte Rückmeldungen


Programmierte PIC's, Leiterplatten und einzelne bestückte Module auf Anfrage.
Grundsätzlich handelt es sich um ein Selbstbauprojekt. Für die Schaltung wird ein programmierter PIC benötigt.
HEX Files sind grundsätzlich kostenlos und werden per Anfrage sofort verfügbar gemacht.

Leiterplatte industriell hergestellt, geschnitten,gebohrt, Lötstopp und einseiter Bestückungsdruck.
